瑞典QSense耗散型石英晶体微天平

一、公司介绍

Q-Sense是源自瑞典的工业品牌。QSense隶属于Biolin科技,总部设在瑞典斯德哥尔摩,是一家领先的北欧仪器仪表公司,研发和制造在瑞典,丹麦和芬兰。

瑞典百欧林科技有限公司成立于1984年，公司主要从事基于先进测试技术的高科技精密分析仪器的研究，开发及生产等业务。公司总部设在瑞典哥德堡，在瑞典、芬兰、美国、英国及中国均设有分支机构。自1998年起，公司在瑞典斯德哥尔摩Nasdaq OMX小企业股票市场上市。目前公司的年收入超过1000万欧元，年净销售额的平均增长率超过70%。

瑞典百欧林科技有限公司专注于表界面领域分析，拥有QSense, KSV NIMA, Attension等品牌，主要产品为基于QCM-D专利技术的耗散型石英晶体微天平、LB膜分析仪，布鲁斯特角显微镜、浸入成膜仪、表/界面张力仪，光学接触角仪、表面等离子共振仪、表面流变测试仪、表面红外测试仪、牙科植体稳定性测试仪等。

瑞典百欧林科技有限公司拥有近200名雇员，其中20%的雇员拥有博士学位，持有硕士或同等大学学位占50%以上。公司产品销往包括中国在内的全球市场，用户包括一流大学、研究机构和世界上最著名的产品及工程公司。中国地区的用户有北京大学、清华大学、复旦大学、南京大学、浙江、中科院、大庆油田、中石油、中国电子集团公司等多个研究机构和大型企业。

二、QSense耗散型石英晶体微天平（QCM-D）

耗散型石英晶体微天平技术（QCM-D）的核心是石英晶体传感器，它由石英晶体夹在两片电极中间形成三明治结构。在电极两端加入一个交流电压，在传感器的共振频率处引发一个小的剪切振动，当交流电压关闭后，耗散型石英晶体微天平（QCM-D）振动呈指数衰减，这个衰减被记录下来，得到共振频率(f)和耗散因子(D)两个参数。

  耗散型石英晶体微天平（QCM-D）对于薄层硬质薄膜，可以使用Sauerbrey关系和公式，根据耗散型石英晶体微天平（QCM-D）传感器振动计算吸附层的质量。当沉积的薄膜松散和粘性时，能量通过薄膜上的摩擦被消耗，耗散型石英晶体微天平（QCM-D）传感器的振动发生衰减，耗散因子提供了传感器上吸附的薄膜的结构信息。通过使用耗散型石英晶体微天平（QCM-D）多个频率和耗散因子数据，使用粘弹性模型而非Sauerbrey关系，我们可以计算得到质量（mass）、厚度（thickness）、粘度（viscosity）和弹性（elasticity）。

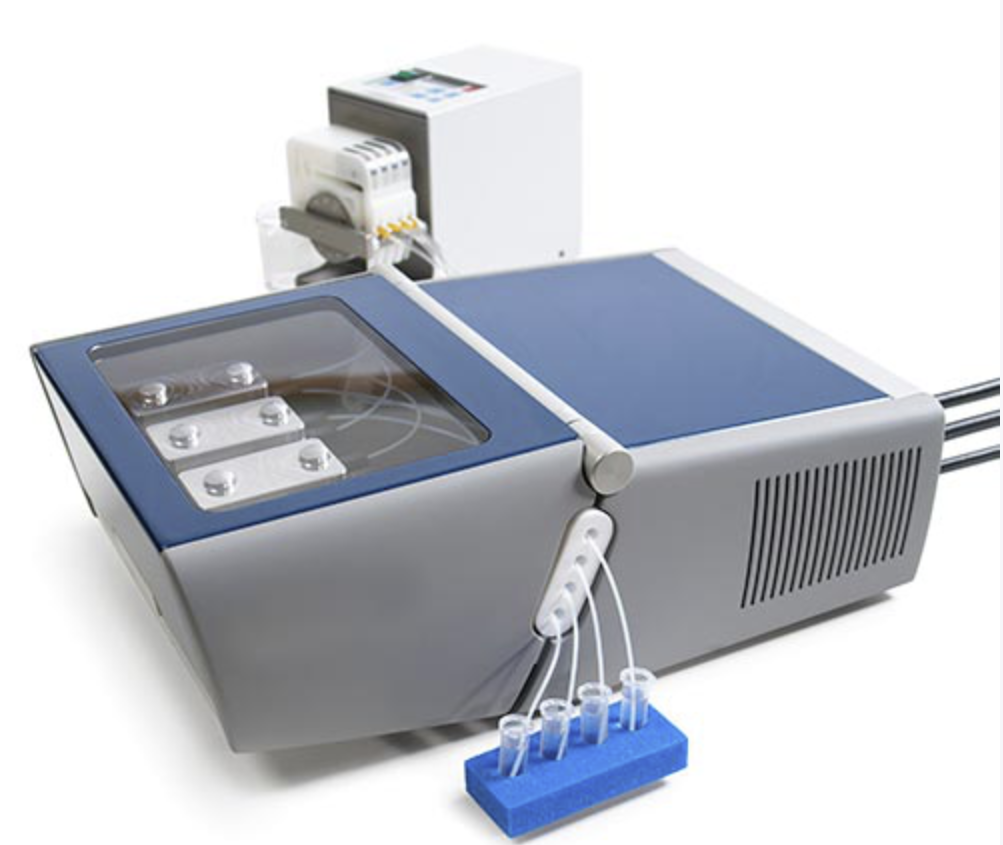

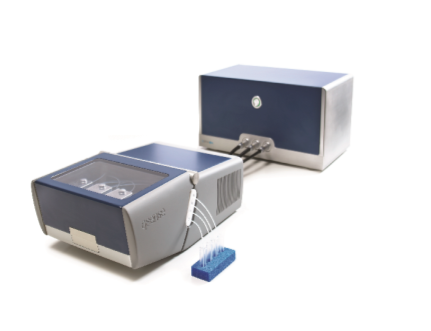

耗散型石英晶体微天平（QCM-D）QSense Analyzer作为具有耗散因子检测功能的第二代石英晶体微量天平，可以对多种不同类型表面的分子相互作用和分子吸附进行研究，耗散型石英晶体微天平（QCM-D）应用范围包括蛋白质、脂质、聚电解质、高分子和细胞/细菌等与表面或与已吸附分子层之间的相互作用。
  耗散型石英晶体微天平（QCM-D）QSense Analyzer可以测定非常薄的吸附层的质量，并同步提供如粘弹性等吸附层结构信息。它基于耗散型石英晶体微天平（QCM-D）专利技术，非常灵敏和快速，可提供多个频率和耗散因子数据，用于充分了解在传感器表面吸附的分子的状态。

**********耗散型石英晶体微天平（QCM-D）的产品优势**********

●实时追踪分子运动

QSense Analyzer可以实时追踪在芯片表面上发生的分子运动。

●测量分子层的质量和厚度

凭借着纳克级的精度，检测芯片表面分子层的形成过程变成了可能。

●分析分子层的结构性质

检测分子层的刚性和柔性变化。量化表面吸附薄层的粘弹性，剪切模量，粘度和密度。

●自由的表面选择

金属，聚合物，化学改性表面，只要是能在表面铺展成薄膜的材料，都可以成为我们的定制表面。

●QCM-D联用测试

QCM-D仪器提供标准流动池来进行液相实验。此外电化学样品池、光学样品池、湿度样品池、开放样品池、椭偏样品池、高温样品池、ALD样品架等用来进行不同的实验。这些不同的样品池同样可以和其他分析仪器联用，用以提供更丰富、有效的数据。

●四通道传感器系统

专为液相流动实验设计！四通道联装平行试验模块并配有精确温控单元作为辅助。

●整体的解决方案， 更易使用

完整的系统包括硬件，软件，动手培训和技术支持。我们还提供数据分析指导的网络讲座、研讨会。

●无须标记，原位测试

从生物医药科学探索，到工业级环境监测，再到清洁用品研发， QCM-D都提供了广泛有效的应用空间。

**********耗散型石英晶体微天平（QCM-D）的仪器原理**********

耗散型石英晶体微天平（QCM-D）QSense Analyzer是一种检测吸附在表面上的分子反应机制的实时分析仪器。当分子层在传感器表面质量发生变化或者结构发生改变时， Analyzer可以测量分子层的变化。在材料、蛋白质和表面活性剂等领域的研究中，QSense Analyzer设备起到了关键作用。

从快速仪器入门使用，到高质量数据分析，QSense Analyzer提供了一套完整的解决方案。仪器有四个流动模块，每一个模块都配备一个传感器，可以进行四个平行测试。多种可选模块，例如电化学QCM-D，可以进行联用测试。我们的产品提供包括硬件、软件、技术支持和让您可以快速开始研究所需的介绍、培训以及实验结果解析。

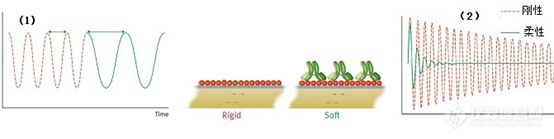

耗散型石英晶体微天平（QCM-D）QSense Analyzer设备基于极其灵敏和快捷的技术，带耗散因子检测的石英晶体微天平(QCM-D)。该设备的核心是传感器在加载电压的作用下以特定频率下振荡。当传感器上的质量发生变化时，其振荡频率会随之变化(1)。断开电路会导致振荡衰减。衰减速率或者耗散因子与传感器上的分子层粘弹性有关(2)。通过测定频率和耗散，QCM-D可以分析吸附在传感器表面的分子层状态，包括质量、厚度和结构性质(粘弹性)。

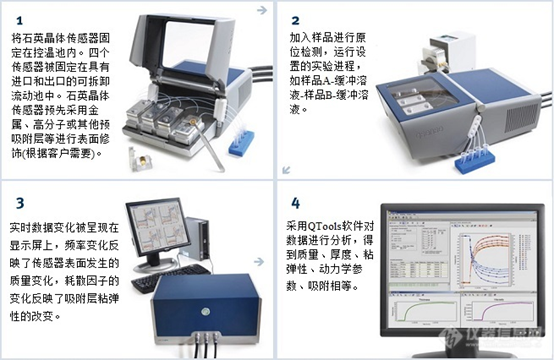

**********耗散型石英晶体微天平（QCM-D）的使用方法**********

**********耗散型石英晶体微天平（QCM-D）QSense Analyzer的技术参数**********

传感器数量：4个

传感器上方体积：~40 μL

最小样品体积：~300 μL

工作温度：15-65 °C，由软件控制，精确度±0.02 °C，可提供高温模块，量程4~150°C

常规流速：50-200 μL/min (Analyzer)；

清洗：所有与液体接触元件均可拆卸，并可在超声波浴中清洗

传感器晶体：5 MHz，直径14 mm，抛光，AT切割，金电极

频率范围：1-70 MHz (对于5 MHz晶片，从7个频率到13个泛频，最高至65 MHz)

最大时间分辨率，1个频率：最高达每秒200个数据点

液相中常规质量精度与最大质量精度：~ 1.8 ng/cm2（18 pg/mm），~ 0.5 ng/cm2（5 pg/mm）

液相中常规耗散因子精度与最大耗散因子精度：~0.1*10-6，~0.04*10-6

液相典型峰间噪音（RMS）：~ 0.16 Hz (0.04 Hz)

**********耗散型石英晶体微天平（QCM-D）具体应用领域如下**********

● 生物材料表面分析
● 生物传感器的研究
● 蛋白质的相互作用
● 膜表面的吸附/解析
● 生物膜表面DNA的杂交
● 酶的降解
● 聚电解质单/多层膜的研究
● 细胞在不同表面的吸附
● 靶向药物的研究
● 催化、腐蚀等研究
● 高分子溶涨、结构改变、等特性的研究
● 高分子材料的生物相容性等
