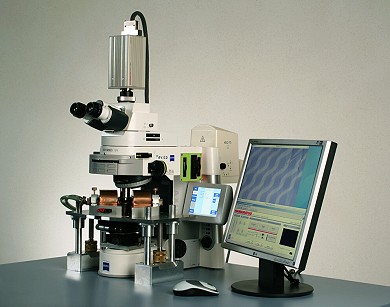

德国EVICO变温超快磁光克尔效应显微镜

一、公司介绍

德国evico Magnets GmbH成立于2006年，是德累斯顿莱布尼茨固态与材料研究所 (IFW) 的衍生公司。主要产品有： (i) 先进的磁光宽视场克尔显微镜系统，用于可视化各种磁性材料的磁域和磁化过程。Kerr显微镜还用作磁光磁力计，用于通过 MOKE 磁力测量法对磁滞回线进行灵敏的局部测量。(ii) 带有气体温度监测系统的高压研磨瓶，用于合成磁粉和储氢材料。

二、德国EVICO变温超快磁光克尔效应显微镜技术介绍

磁性材料的宏观特性（磁滞、能量损失、磁噪声等）由其磁性微观结构决定，即由磁畴及其对磁场激励的反应决定。因此，磁畴观察对于磁性材料的开发和磁化过程的理解至关重要。

德国Evico MagneticsKerr显微镜和磁力计系统是用于磁域和磁化过程可视化以及光学记录各种磁性材料磁化曲线的设施，包括片材或带材等块状样品、磁性薄膜和多层、图案薄膜或微米线和纳米线。它们是半自动、非接触式、无损测量系统，使用磁光克尔效应 (MOKE) 作为对比机制。

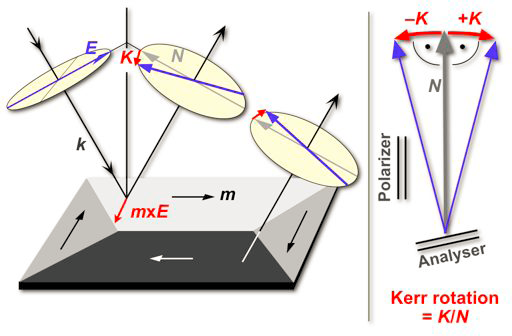

测试时一束平面偏振光照在样品表面上，由加强型且稳定的发光二极管LED发出的光束经过一个偏振片形成偏振光。由于磁光克尔效应，反射光的偏振面会发生一定偏转，偏转大小取决于磁畴磁化方向，并且通过分析手段可以转化为对比参数。低分辨率的显微镜的光束入射角固定为 30°。利用横向和纵向的磁光克尔效应可以分析成像，放大倍数可以通过调节设备上的变焦器件控制。高分辨率显微镜中，通过选择不同的照明LED灯（显微镜采光平面中特定区域成像），可以调节磁光克尔效应的敏感方向。

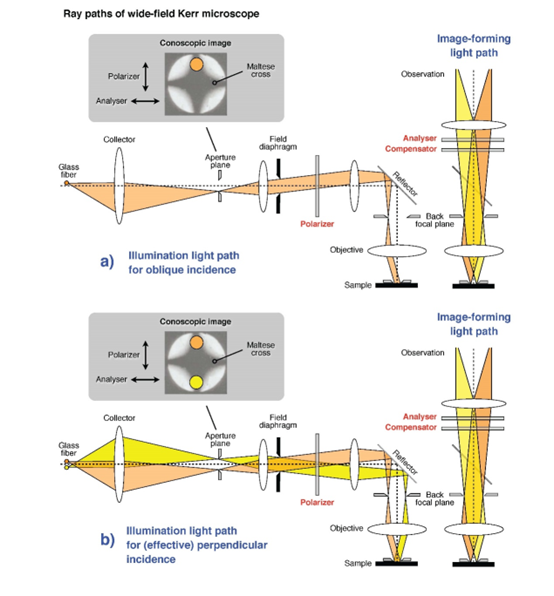

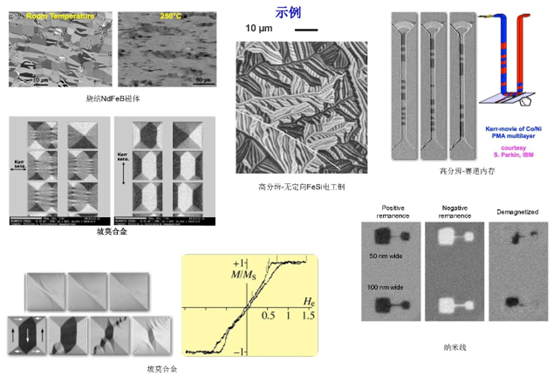

Evico磁光克尔显微镜和磁强计是一款先进的设备，可以用来观测多种磁性材料的磁畴、磁化过程以及记录磁化曲线，如块体材料、带状材料、磁性薄膜、多层膜、图样薄膜、以及微米-纳米线等。整个测试系统是半自动、零接触、无损伤的。下图为光路示意图：

该系统提供两套显微镜系统供选择（Ⅰ）标准显微镜 （Ⅱ）高分辨-概览复合显微镜。

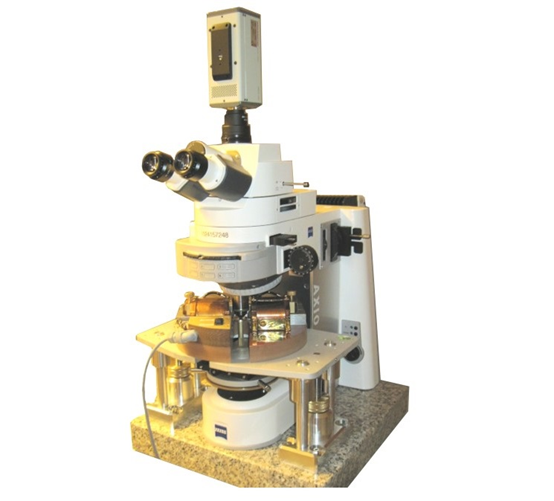

                                             （Ⅰ）标准显微镜                                                      （Ⅱ）复合显微镜

    标准显微镜具配置有高质量的光学镜头，且有很高的机械稳定性，适用于100um-5mm范围内的磁畴成像，分辨率达到光学极限200nm。

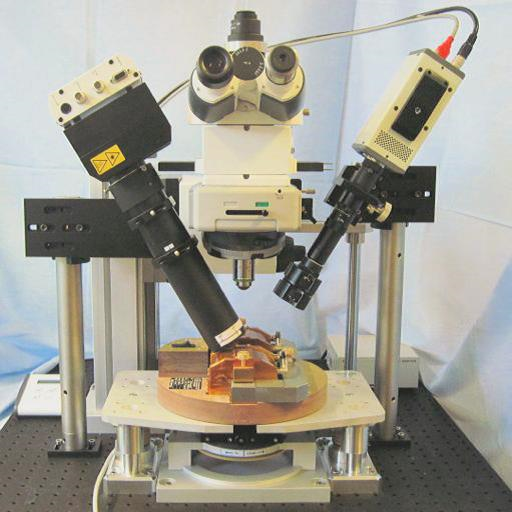

    复合显微镜系统是更加灵敏的设备，组合了两套显微镜：（Ⅰ）低分辨显微镜，适用于较大区域的磁畴总览，30cmX30cm-8cmX8cm。（Ⅱ）高分辨率的显微镜的测试范围和分辨率和标准型显微镜是一样的，即直径5mm的区域和200nm的分辨率。该系统同时配置了两种显微镜，可以按照需要任意选择。

    任意一种显微镜系统都有图像处理功能来使对比增强。配备先进的CMOS相机；成像时间分辨率可达5ns;可以施加任意方向的外加面内磁场；面外磁场可根据需要选配；。

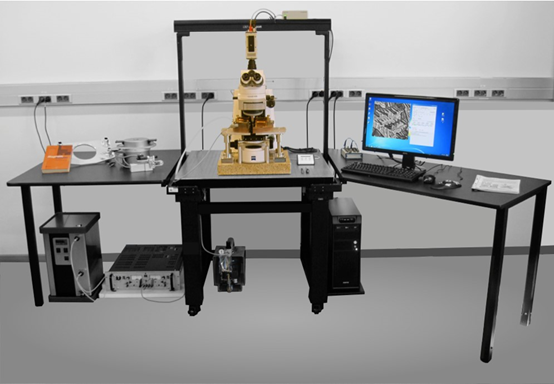

安装实物图

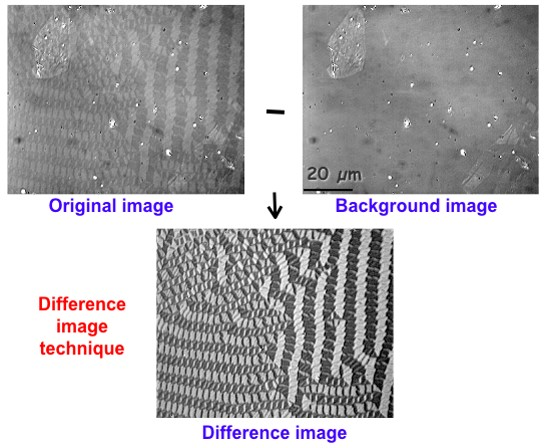

先进的图像处理技术

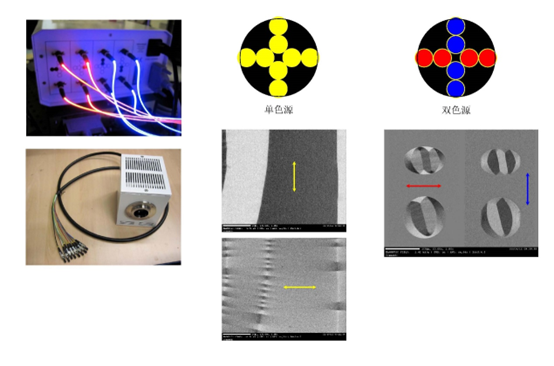

先进的Kerr LED灯  矢量成像
