德国aixACCT 铁电分析仪

一、公司介绍

自1995年以来，德国aixACCT Systems一直致力于开发用于材料表征和压电材料组件测试的模块化系统，专业的团队以及与我们的研究和工业网络的合作为我们提供了市场上最先进的压电材料表征技术。作为技术领导者和经验丰富的专家，我们不断开发表征解决方案，以便您能够快速可靠地实现您的目标。我们的动力是不断突破可能性的极限。我们重新思考技术并不断调整它们以满足您的需求。作为技术先驱和专家，我们为大学、研发、先进工程和生产提供解决方案。

二、TF Analyzer铁电分析仪技术指标

来自德国aixACCT 公司世界领先的铁电分析仪，包括众多型号及选配件，模块化设计的aixACCT 铁电分析仪具有优异的扩展性。该系统可广泛地应用于如各种铁电/压电/热释电薄膜、厚膜、体材料和电子陶瓷、铁电传感器/执行器/存储器等领域的研究。

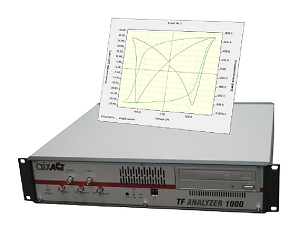

1、TF ANALYZER 1000紧凑型铁电压电分析仪

TF ANALYZER 1000是一款紧凑型铁电压电分析仪，具备铁电、压电材料所有基本特性测试功能，可与激光干涉仪和SPM扫描探针显微镜等微位移传感器联用，适用于薄膜、厚膜和块状陶瓷及铁电器件等分析测试。



主要技术指标：
电压范围：±12V标配 （可扩展到 +/- 10kV）
测试频率：0.01Hz～1000Hz
最大疲劳测试频率：50kHz
最小脉冲宽度：20μs
输出电阻：50Ω
最大电容：100nF
输出电流：+/-50mA
电流放大器：电流大小范围：1nA~1A

可测试功能：
测试软件aixPlorer基于Windows 7操作系统，操作极为便捷
测试功能：

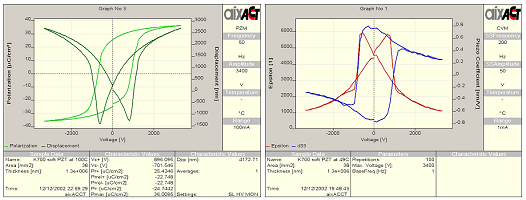

  - 动态电滞回线 (Hysteresis)：测试频率0.01Hz~1000Hz
  - 疲劳 (Fatigue)：50KHz
  - 保持力 (Retention)
  - 印迹 (Imprint)
  - 漏电流测试 (Leakage Current)
  - C(V) 曲线测试
  - 压电性能测试 (蝴蝶曲线、d33曲线)
  - 变温性能测试 (Thermo Measurement)

2、TF ANALYZER 2000E模块化铁电压电分析仪

TF ANALYZER 2000E是一款扩展性极强的模块化铁电压电分析仪，具备铁电、压电、热释电材料所有基本特性测试功能，可与激光干涉仪和SPM扫描探针显微镜等微位移传感器联用，可广泛地应用于如各种铁电/压电/热释电薄膜、厚膜、体材料和电子陶瓷、铁电传感器/执行器/存储器等领域的研究。
模块化设计的TF Analyzer 2000 E具有优异的扩展性。

• FE模块-铁电标准测试；

• MR模块-磁阻和铁性材料测试；

• RX模块-弛豫电流测试；

• DR模块-自放电测试。


测试基本单元：包括内置完整的专用计算机主机和测试版路、运算放大器、数据处理单元等，Windows 7 操作系统、铁电分析仪专用测试软件等。

FE模块标准测试功能：
Dynamic Hysteresis 动态电滞回线测试频率（标准FE模块0.001Hz~5kHz）；
Static Hysterestic 静态电滞回线测试；
PUND 脉冲测试；
Fatigue 疲劳测试；
Retention 保持力；
Imprint 印迹；
Leakage current漏电流测试；
Thermo Measurement 变温测试功能。

FE模块可选测试功能：
C-V curve电容-电压曲线；
Piezo Measurement压电性能测试；
Pyroelectric Measurement热释电性能测试；
In-situ Compensation 原位补偿；
DLCC 动态漏电流补偿功能。

技术说明：
电压范围： +/- 25 V（可选的附加高压放大器可扩展至+/- 10KV）；
电滞频率：5 kHz（标准FE模块）；
最小脉冲宽度：2 μs；
最小上升时间：1 μs；
电流放大范围：1pA～1A；
最大负荷电容：1μF；
输出电流峰值：+/-1 A。

可扩展部件：
高压放大器、激光干涉仪、AFM、温度控制器、薄膜探针冷热台、变温块体样品盒、块体变温炉、薄膜e31测试平台、超导磁体、PPMS等。


MR模块是用来研究磁阻和铁性材料的。
此模块提供连续电流激励和测试，样品上的电压降通过高精度四点测试。

RX模块是用来研究介电体和铁电材料的极化和去极化电流的，即施加电压阶跃后的电流响应。
该测试能将材料的驰豫电流和漏电流分开，并可记录极化响应电流和去极化响应电流。

DR模块用于研究电介质材料的自漏电性。
由于测试条件非常接近实际情况，因此通过这种方式可容易地测试应用于DRAM材料的合适性。

针对工业方面的应用，TF Analyzer 2000E提供了256个自动测试的通道，大大扩展了该仪器的测试功能。

以上所有的模块可根据您的测试需求以及科研方向进行独立选择或者任意组合。

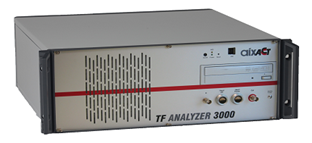

3、TF ANALYZER 3000E高速型模块化铁电压电分析仪

TF ANALYZER 3000E是一款扩展性极强的高速型模块化铁电压电分析仪，具备铁电、压电、热释电材料所有基本特性测试功能，可与激光干涉仪和SPM扫描探针显微镜等微位移传感器联用，可广泛地应用于如各种铁电/压电/热释电薄膜、厚膜、体材料和电子陶瓷、铁电传感器/执行器/存储器等领域的研究。

模块化设计的TF Analyzer 3000具有优异的扩展性。

• FE模块-铁电标准测试；

• MR模块-磁阻和铁性材料测试；

• RX模块-弛豫电流测试；

• DR模块-自放电测试。

测试基本单元：包括内置完整的专用计算机主机和测试版路、运算放大器、数据处理单元等，Windows 7 操作系统、铁电分析仪专用测试软件等。

FE模块标准测试功能：
Dynamic Hysteresis 动态电滞回线测试频率（增强型FE模块250kHz，高速增强型FE模块1MHz）；
Static Hysterestic 静态电滞回线测试；
PUND 脉冲测试；
Fatigue 疲劳测试；
Retention 保持力；
Imprint 印迹；
Leakage current漏电流测试；
Thermo Measurement 变温测试功能。

FE模块可选测试功能：
C-V curve电容-电压曲线；
Piezo Measurement压电性能测试；
Pyroelectric Measurement热释电性能测试；
In-situ Compensation 原位补偿；
DLCC 动态漏电流补偿功能；
Impedance Measurement 阻抗测试 (仅适用于高速增强型)。

技术说明：
电压范围： +/- 25 V（可选的附加高压放大器可扩展至+/- 10KV）；
电滞频率：增强型FE模块250kHz，高速增强型FE模块1MHz；
最小脉冲宽度：50ns；
最小上升时间：10ns；
最大疲劳频率：16MHz；
电流放大范围：1pA～1A；
最大负荷电容：1nF；
输出电流峰值：+/-1 A。

可扩展部件：
高压放大器、激光干涉仪、AFM、温度控制器、薄膜探针冷热台、变温块体样品盒、块体变温炉、薄膜e31测试平台、超导磁体、PPMS、阻抗分析仪等。


MR模块是用来研究磁阻和铁性材料的。
此模块提供连续电流激励和测试，样品上的电压降通过高精度四点测试。

RX模块是用来研究介电体和铁电材料的极化和去极化电流的，即施加电压阶跃后的电流响应。
该测试能将材料的驰豫电流和漏电流分开，并可记录极化响应电流和去极化响应电流。

DR模块用于研究电介质材料的自漏电性。
由于测试条件非常接近实际情况，因此通过这种方式可容易地测试应用于DRAM材料的合适性。

针对工业方面的应用，TF Analyzer 3000提供了256个自动测试的通道，大大扩展了该仪器的测试功能。

以上所有的模块可根据您的测试需求以及科研方向进行独立选择或者任意组合。
